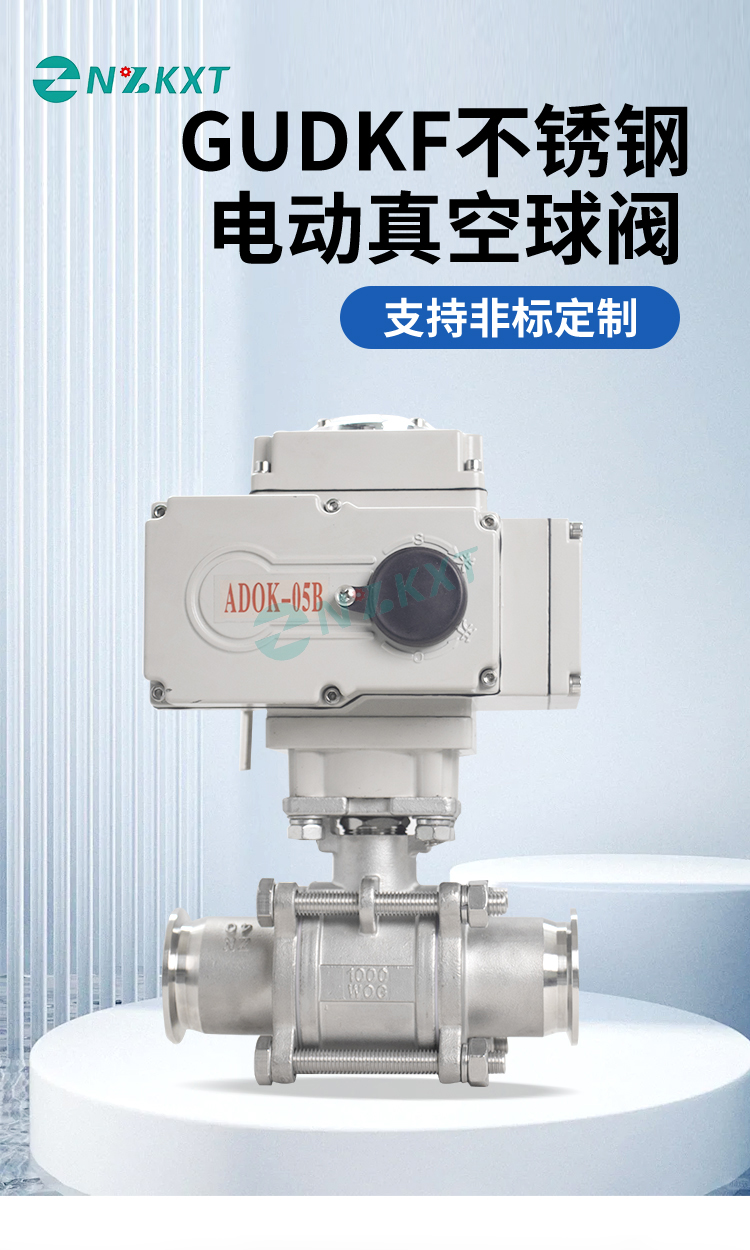

GUD電動高真空(壓力)球閥

閥門漏率: ≤1.3×10-4Pa.L/S. 真空閥門適用溫度:-30~+150℃、-30~+150℃(PPL密封) 關閉時間:≤30S 適用范圍:酸、堿類的氣體及液體 真空閥門連接型式:對夾式

產品詳情

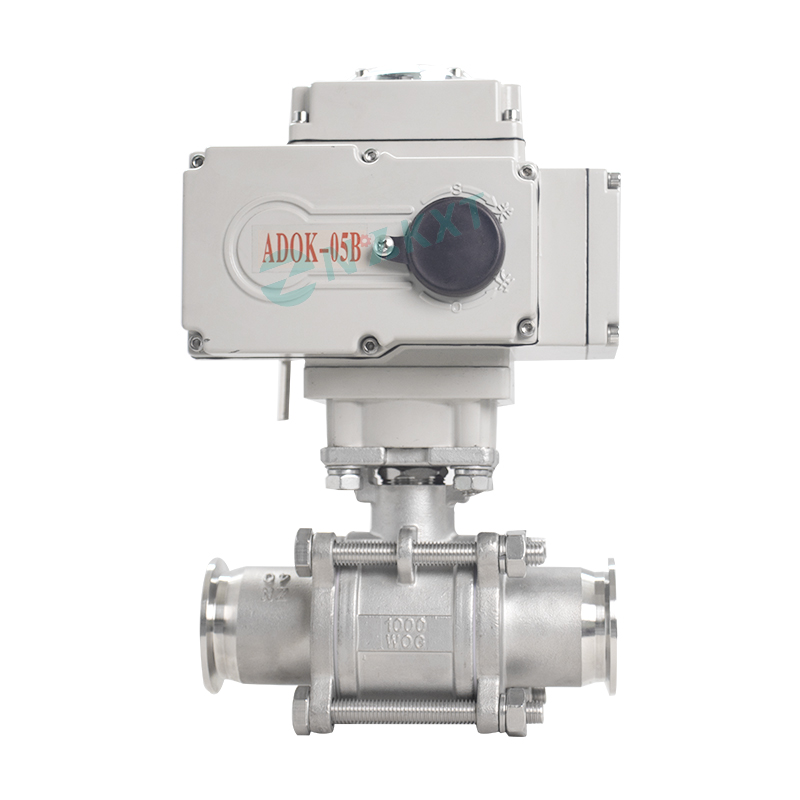

GUD電動高真空(壓力)球閥說明

GUD電動高真空球閥是以電動裝置驅動閥桿與球芯來執行啟閉動作,達到接通或切斷真空(壓力)系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。GUD手動高真空(壓力)球閥是以電動驅動裝置驅動閥桿帶動球芯來執行啟閉動作,來達到接通或切斷真空系統管路中的介質流。該閥采用回轉型電動、電子調節式閥門驅動裝置,可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號,來實現閥門開、關或調節流量的控制。

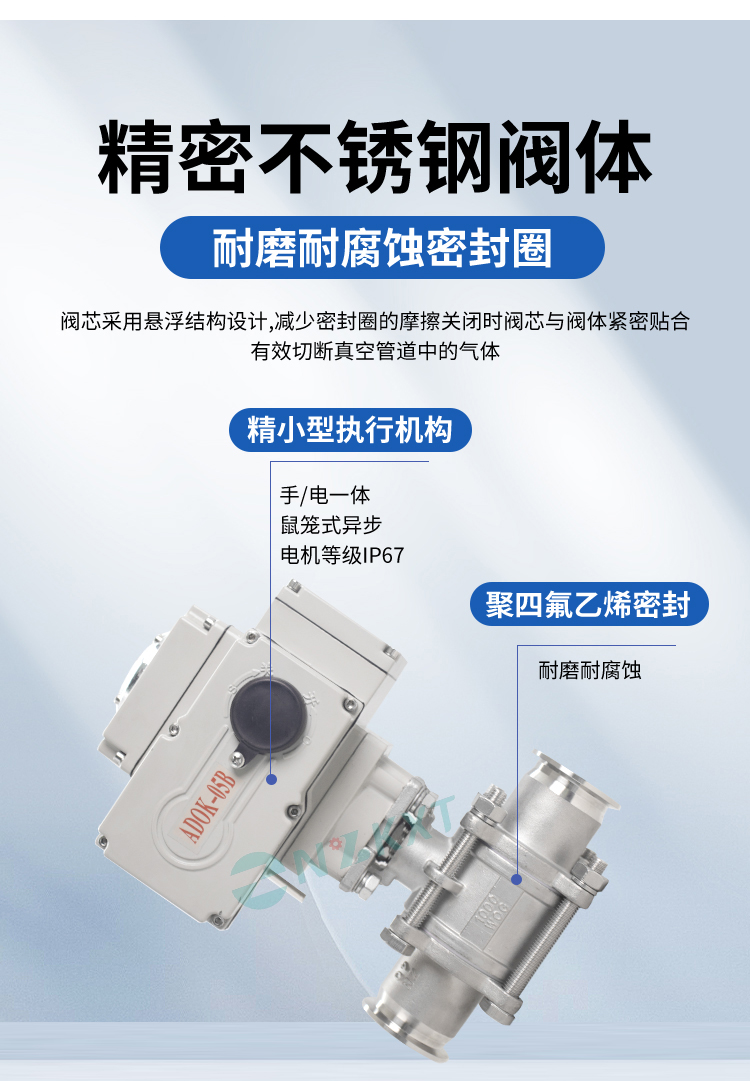

真空球閥閥體、閥蓋、閥桿均為不銹鋼材質,密封件為聚四氟乙烯、氟橡膠、PPL材質。閥門為直通式,靠球面密封,所以能用在真空狀態下,也能在低壓狀態下使用。適合用在含有酸、堿類的氣體及液體。產品廣泛應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。

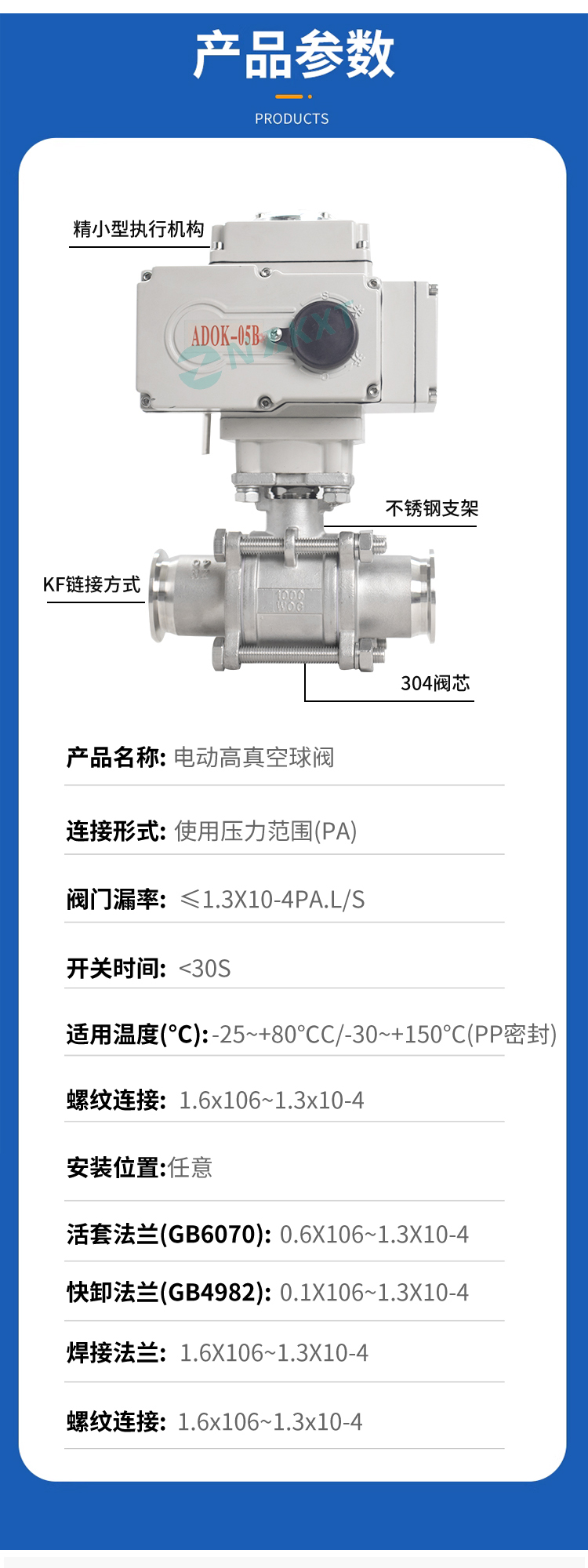

電動高真空球閥技術參數

閥門漏率: ≤1.3×10-4Pa.L/S.
真空閥門適用溫度:-30~+150℃、-30~+150℃(PPL密封)
關閉時間:≤30S
適用范圍:酸、堿類的氣體及液體
真空閥門連接型式:對夾式

使用壓力范圍(MPa):PN1.0-6.4MPa
真空閥門活套法蘭:(GB6070、JB919)  0.6×106~1.3×10-4
焊接法蘭(GB6070、JB919):1.6×106~1.3×10-4
快卸法蘭(GB4982):0.1×106~1.3×10-4
真空閥門螺紋連接 Threaded Connection:1.6×106~1.3×10-4

主要零件材料

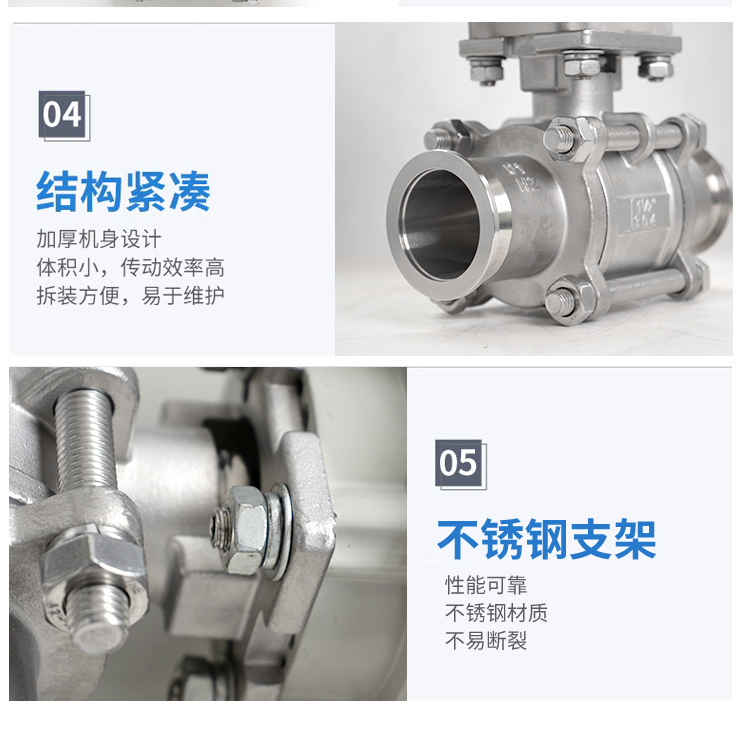

閥體、閥蓋、閥桿:不銹鋼
密封件:四氟乙烯、丁腈橡膠、氟橡膠、PPL。

螺紋連接的外形及連接尺寸 (JB919)

Model型號 DN G H E L
GUD-10(G) 10 1/4" 153 157 68
GUD-16(G) 16 1/2" 172 157 72
GUD-20(G) 20 3/4" 178 157 82
GUD-25(G) 25 1" 187 157 90
GUD-32(G) 32 1-1/4" 206 157 112
GUD-40(G) 40 1-1/2" 212 157 120
GUD-50(G) 50 2" 265 157 145
GUD-63(G) 63 2-1/2" 305 207 185
GUD-80(G) 80 3" 330 207 210
GUD-100(G) 100 4" 350 207 268

活套法蘭連接的外形及連接尺寸 (GB6070)

Model
型號
DN D Do H E L n-φc
GUD-10(F) 10 55 40 153 157 84 4-φ6.6
GUD-16(F) 16 60 45 172 157 84 4-φ6.6
GUD-25(F) 25 70 55 187 157 114 4-φ6.6
GUD-32(F) 32 90 70 206 157 140 4-φ9
GUD-40(F) 40 100 80 212 157 160 4-φ9
GUD-50(F) 50 110 90 265 157 170 4-φ9
GUD-63(F) 63 130 110 305 207 195 4-φ9
GUD-80(F) 80 145 125 330 207 203 8-φ9
GUD-100(F) 100 165 145 350 207 280 8-φ9

快卸法蘭連接的外形及連接尺寸 (GB4982)

Model
型號
DN D1 D H E L
GUD-10(KF) 10 12.2 30 153 157 84
GUD-16(KF) 16 17.2 30 172 157 84
GUD-25(KF) 25 26.2 40 187 157 114
GUD-32(KF) 32 34.2 55 206 157 140
GUD-40(KF) 40 41.2 55 212 157 160
GUD-50(KF) 50 52.2 75 265 157 170
